Счетчик электроэнергии однофазный многофункциональный, для установки на опору (сплит-исполнение)
Счетчик РОТЕК РТМ-01 С1 (Сплит) предназначен для измерения активной/реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, фиксации максимумов мощности, измерения параметров однофазной сети и контроля качества электроэнергии в соответствии с классом «S» по ГОСТ 30804.4.30-2013.
Может использоваться в АСКУЭ для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии или локально (вне АСКУЭ). Для защиты от несанкционированного доступа терминальная крышка и корпус счетчика пломбируются при помощи заводских пломб.
Счетчик выполнен в соответствии со стандартами:
ГОСТ 31819.21-2012
ГОСТ 31819.23-2012
ГОСТ 31818.11-2012,
СТО 34.01-5.1-009-2021 и обеспечивает доступ к минимальному набору функций, утвержденному постановлением Правительства РФ №890 от 19.06.2020 г.
ИНТЕРФЕЙСЫ
- Встроенные интерфейсы
- Оптопорт
- Универсальные сменные модули связи, поддерживаемые типы
- PLC (G3, Prime), RF, PLC+RF, 2G/3G/LTE, NB-IoT, LoRaWAN, Wi-Fi, Wi-SUN.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Многотарифный учет электроэнергии с установкой тарифных расписаний.
- Учет активной и реактивной энергий прямого и обратного направлений.
- Поддержка протокола обмена DLMS/COSEM, спецификация СПОДЭС.
- Ведение журналов событий
- Измерение показателей качества электроэнергии:
- длительность и глубина провала напряжения;
- длительность и величина перенапряжения.
- Ведение профиля нагрузки с возможностью настройки типа сохраняемых параметров и интервала усреднения.
- Измерение параметров сети:
- текущие значения тока;
- текущие значения напряжения;
- текущие значения мощности (активная, реактивная, полная);
- коэффициент мощности;
- частота сети;
- контроль потребляемой активной мощности;
- контроль потребления активной энергии;
- контроль напряжения питающей сети;
- контроль частоты сети.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Самодиагностика.
- Управление нагрузкой, кнопка аппаратной блокировки реле.
- Отображение информации на выносном дисплее с индикацией кодов OBIS.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип счетчика | Однофазный |
| Номинальное напряжение, В | 230 |
| Номинальная частота, Гц | 50 |
| Диапазон измерений частоты переменного тока, Гц | от 45,5 до 57,5 |
| Базовый ток, А | 5; 10 |
| Максимальный ток, А | 60; 80; 100 |
| Учитываемая энергия А-активная / R-реактивная |
A/R, прямая и обратная |
| Класс точности по активной энергии | 1 |
| Класс точности по реактивной энергии | 1;2 |
| Количество тарифов | 1÷8 |
| Погрешность хода часов при включенном питании, c/сутки | ±0,5 |
| Погрешность хода часов при питании от встроенной батареи, c/сутки | ±1,0 |
| Дальность связи с выносным дисплеем, м (не менее) | 25 |
| Рабочий диапазон температур, ˚С | -45 +70 |
| Степень защиты корпуса - для модификации с индексом «D1» в коде - для модификации с индексом «B1» в коде - для модификации с индексом «C1» в коде - для модификации с индексом «C2» в коде |
IP54 IP54 IP64 IP64 |
| Измерение тока в нулевом проводе | Да |
| Реле управления нагрузкой, А | 60; 80; 100 |
| Межповерочный интервал, лет | 16 |
| Средний срок службы, лет | 35 |
| Средняя наработка на отказ, ч | 350 000 |
| Длительность хранения информации при отключении питания, лет, не менее | 30 |
| Срок службы батареи, лет, не менее | 16 |
| Габаритные размеры (длина×ширина×высота), мм, не более - для установки на щиток (исполнение D1) - для установки на щиток и на DIN-рейку (исполнение B1) - для установки на опору (исполнение C1) - для установки на опору (исполнение C2) |
210×125×76 130×90×68 198×150×81 179×150×84 |
МОДИФИКАЦИИ СЧЕТЧИКОВ
ОДНОФАЗНЫЕ СЧЕТЧИКИ ЭЛЕКТРОЭНЕРГИИ РОТЕК РТМ-01

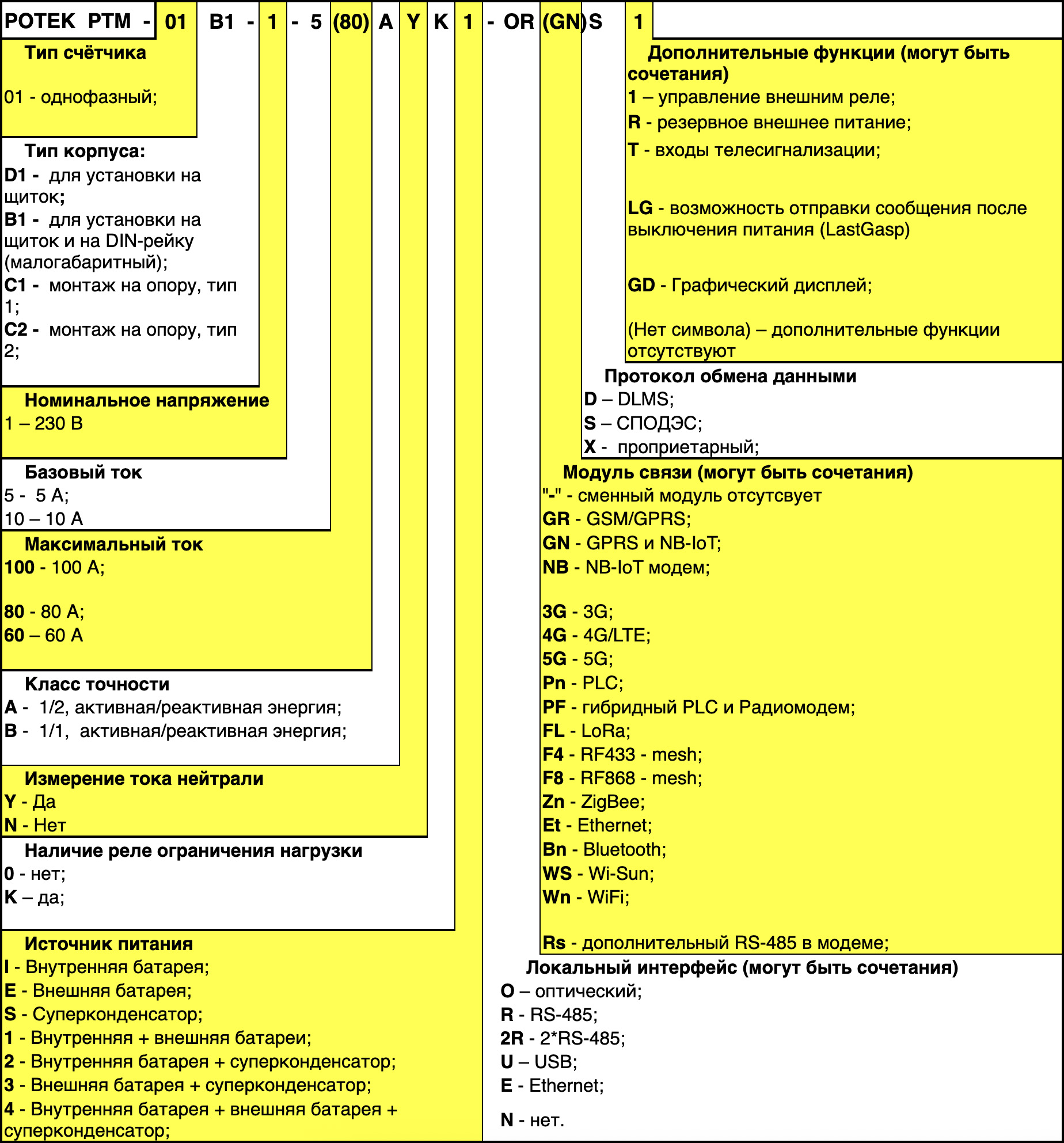

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
