Счетчик электроэнергии трехфазный многофункциональный, для установки на опору (сплит- исполнение)
Счетчик РОТЕК РТМ-03 С1 (Сплит) предназначен для измерения активной/реактивной энергии в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, фиксации максимумов мощности, измерения параметров трехфазной сети и контроля качества электроэнергии в соответствии с классом «S» по ГОСТ 30804.4.30-2013.
Может использоваться в АСКУЭ для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии или локально (вне АСКУЭ). Для защиты от несанкционированного доступа терминальная крышка и корпус счетчика пломбируются при помощи заводских пломб.
Счетчик выполнен в соответствии со стандартами:
ГОСТ 31819.21-2012
ГОСТ 31819.23-2012
ГОСТ 31818.11-2012,
СТО 34.01-5.1-009-2021 и обеспечивает доступ к минимальному набору функций, утвержденному постановлением Правительства РФ №890 от 19.06.2020 г.
ИНТЕРФЕЙСЫ
- Встроенные интерфейсы
- Оптопорт
- Универсальные сменные модули связи, поддерживаемые типы
- PLC (G3, Prime), RF, PLC+RF, 2G/3G/LTE, NB-IoT, LoRaWAN, Wi-Fi, Wi-SUN.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Многотарифный учет электроэнергии с установкой тарифных расписаний.
- Учет активной и реактивной энергий прямого и обратного направлений.
- Поддержка протокола обмена DLMS/COSEM, спецификация СПОДЭС.
- Ведение журналов событий
- Измерение показателей качества электроэнергии:
- длительность и глубина провала напряжения;
- длительность и величина перенапряжения.
- Ведение профиля нагрузки с возможностью настройки типа сохраняемых параметров и интервала усреднения.
- Измерение параметров сети:
- текущие значения тока;
- текущие значения напряжения;
- текущие значения мощности (активная, реактивная, полная);
- коэффициент мощности;
- частота сети;
- контроль потребляемой активной мощности;
- контроль потребления активной энергии;
- контроль напряжения питающей сети;
- контроль частоты сети.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Звуковой сигнал.
- Самодиагностика.
- Управление нагрузкой, кнопка аппаратной блокировки реле.
- Отображение информации на выносном дисплее с индикацией кодов OBIS.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип счетчика | Трехфазный |
| Номинальное фазное (линейное) напряжение, В | 3x 230(400) |
| Номинальная частота, Гц | 50 |
| Диапазон измерений частоты переменного тока, Гц | от 42,5 до 57,5 |
| Базовый (максимальный) ток, А | 5(60); 5(80); 5(100) |
| Номинальный ток (максимальный ток), А | 5(10) |
| Стартовый ток, мА | 20 |
| Учитываемая энергия А-активная / R-реактивная |
A/R, прямая и обратная |
| Класс точности по активной энергии | 0,2S; 0,5S; 1,0 |
| Класс точности по реактивной энергии | 1;2 |
| Количество тарифов | 1÷8 |
| Погрешность хода часов при включенном питании, c/сутки | ±0,5 |
| Погрешность хода часов при питании от встроенной батареи, c/сутки | ±1,0 |
| Дальность связи с выносным дисплеем, м (не менее) | 25 |
| Рабочий диапазон температур, ˚С | -45 +70 |
| Степень защиты корпуса - для модификации с индексом «D1» в коде - для модификации с индексом «B1» в коде - для модификации с индексом «C1» в коде - для модификации с индексом «C2» в коде |
IP54 IP54 IP64 IP64 |
| Реле управления нагрузкой, А | 60-100 |
| Межповерочный интервал для класса точности 0,2S; 0,5S, лет | 10 |
| Межповерочный интервал для класса точности 1; 2, лет | 16 |
| Средний срок службы, лет | 35 |
| Средняя наработка на отказ, ч | 350 000 |
| Длительность хранения информации при отключении питания, лет, не менее | 30 |
| Срок службы батареи, лет, не менее | 16 |
| Габаритные размеры (длина×ширина×высота), мм, не более - для установки на щиток (исполнение D1) - для установки на щиток и на DIN-рейку (исполнение B1) - для установки на опору (исполнение C1) - для установки на опору (исполнение C2) |
290×170×90 135×150×68 250×190×115 200×170×84 |
МОДИФИКАЦИИ СЧЕТЧИКОВ
ТРЕХФАЗНЫЕ СЧЕТЧИКИ ЭЛЕКТРОЭНЕРГИИ РОТЕК РТМ-03

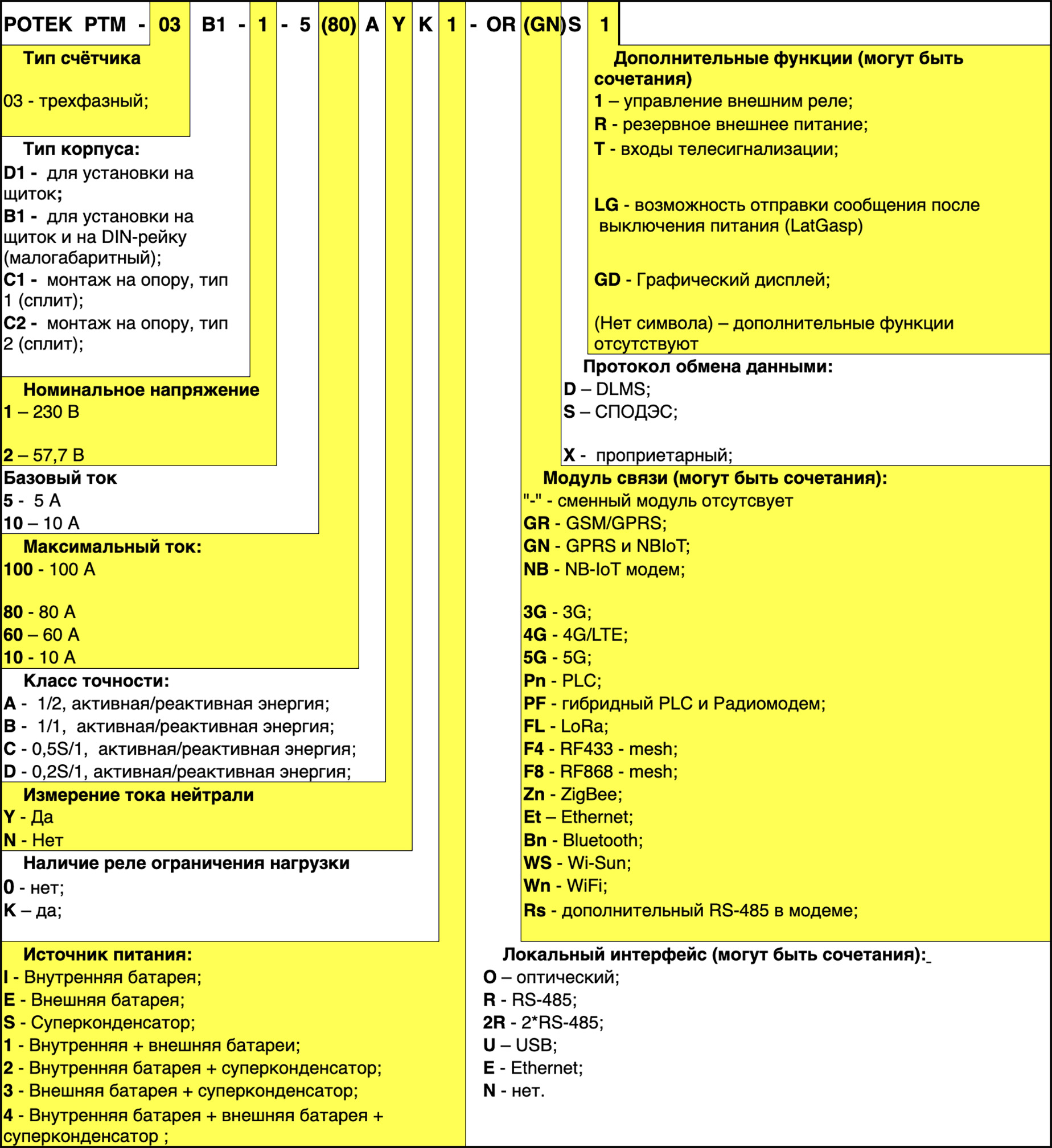

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
