Приборы учета и управления тепловым пунктом серии "Метролог"

Отрасль: ЖКХ , Энергетика

Теплосчетчики на базе вычислителей Метролог-ТМ и электромагнитных расходомеров Метролог-Р позволяют организовать коммерческий учет тепловой энергии, теплоносителя в индивидуальных и центральных тепловых пунктах, информационно-измерительные системах учета, контроля и управления энергетическими ресурсами на объектах жилищно-коммунального хозяйства и промышленности.

Прибор серии "Метролог" позволяют осуществлять управление подачей теплоносителя в зависимости от температуры окружающей среды согласно ПП от 7 марта 2017 г. № 275 “О внесении изменений в некоторые акты Правительства Российской Федерации по вопросам установления первоочередных требований энергетической эффективности для зданий, строений, сооружений”.

Вычислители Метролог-ТМ и расходомеры Метролог-Р в 2017 г. успешно прошли испытания на утверждения типа СИ в «Ростест-Москва» и внесены в государственный реестр средств измерений за № 67573-17 и 67575-17 соответственно.

Приборы учета используют современную электронную базу и обладают интуитивно понятным пользовательским интерфейсом, доступным на компьютерах и смартфонах/планшетах (Android/iOS/Windows).

Особенности  и новизна:

  • Гибкость при монтаже - возможность замены отдельных частей теплосчетчика, в том числе возможность комплектации непосредственно на объекте(метрологическая сертификация).
  • Простота монтажа и пусконаладочных работ (цифровой интерфейс связи от расходомера и датчиков), меньше требований к квалификации персонала.
  • Антивандальное исполнение вычислителя (не требуется дополнительный шкаф).
  • Возможность прямого включения в системы АСУПР (ГБУ «ЕИРЦ») и АССД (ПАО «МОЭК») встроенными модулями, в том числе одновременная передача информации в 2 системы независимо.
  • Динамический диапазон измерения расхода в базовой комплектации – 1:1000 и возможность измерения реверсивного потока теплоносителя без увеличения стоимости (стандартная поставка других производителей - приборы с диапазоном измерения расхода 1:500).

Основные преимущества приборов учета Метролог:

  • Возможность обслуживания до 4-х независимых тепловых систем (8 расходомеров);
  • Вычислитель стандартной поставки уже содержит в себе блок питания, позволяющий питать до 8 электромагнитных расходомеров, в комплекте с датчиками давления и термометрами сопротивления;
  • Вычислитель имеет антивандальный корпус, что исключает дополнительную комплектацию объекта шкафом для размещения теплосчетчика;
  • Цифровой интерфейс связи между компонентами системы учета существенно снижает стоимость монтажа узла учета;
  • Соответствие требованиям ГБУ «ЕИРЦ» по двум независимым канала опроса прибора учета;
  • Полноценная интеграция в информационные системы АСУПР (ГБУ «ЕИРЦ») и АССД (ПАО «МОЭК», в стадии проектирования);
  • Продуктовая линейка «Метролог»позволяется создавать комплексные системы учета: линейка расходомеров, тепловычислители, устройства сбора данных, измерительно-вычислительные комплексы (ИВК);
  • Большой динамический диапазон измерения расхода в базовой комплектации – 1:1000;
  • Поэлементная метрологическая аттестация компонентов как СИ позволяет комплектовать, конфигурировать/переконфигурировать систему коммерческого учета тепла не только в заводских условиях, но и в условиях монтажных организаций, на объекте установки. Замена компонентов при изменении проекта, при поверке или ремонте не требует поверки всего комплекта.
  • Совместимость с большим количеством комплектов термосопротивлений и датчиков давления, включенных в единый реестр средств измерений.

Скачать Прайс-лист (июнь 2018)

Вычислители серии "Метролог-ТМ"

Прибор предназначен для коммерческого и технологического учета энергетических ресурсов в системах отопления, горячего водоснабжения, холодного водоснабжения, в которых они проводят измерение, преобразование и вычисление следующих параметров:

  • измерение и преобразование сигналов измерительных преобразователей температуры в значения температуры;
  • измерение и преобразование сигналов измерительных преобразователей давления в значения давления;
  • измерение и преобразование сигналов измерительных преобразователей расхода воды и водосчетчиков в значения объема теплоносителя;
  • вычисление значений потребленной тепловой энергии и массы теплоносителя в системах теплоснабжения, теплоносителем в которых является вода.

Преимущества:

  • Настройка на любую из существующих схем теплоснабжения.
  • Возможность определения суммы (разности) однотипных параметров.
  • Увеличенный объем архивов и их настраиваемая структура.
  • Формирование журнала событий.
  • Вычислитель изготавливается в антивандальном корпусе.
  • Возможность самостоятельного определения пользователем количества и типа архивируемых параметров, а также формулы их расчета.
  • Настройка на конкретную схему применения с помощью ПК и программы конфигуратор.
  • Вычислитель имеет два независимых порта RS232, предназначенные для одновременного параллельного опроса со стороны потребителя и РСО (полное соответствие требованиям ГБУ ЕИРЦ). Кроме того, вычислитель оснащен USB-портом для локального съема показаний и выходом Ethernet.
  • Передача информации на внешние устройства осуществляется посредством логического протокола ModbusRTU.
  • В вычислитель Метролог-ТМ заложена возможность управления исполнительными механизмами системы автоматического управление температурными режимами в двух независимых контурах (запорно-регулирующими клапанами и циркуляционными насосами), предусмотрена возможность единой диспетчеризации в системе автоматического регулирования тепла и в автоматизированной системе коммерческого учета тепла.

Расходомеры "Метролог-Р"

Преимущества:

  • Электромагнитный метод измерения расхода сочетает в себе высокую точность, высокую надежность, наименьшие требования к прямым участкам при оптимальной цене;
  • Большой динамический диапазонв базовой/стандартной комплектации 1:1000;
  • Высокая точность измерения;
  • Цифровой интерфейс связи между компонентами системы учета снижает стоимость монтажа узла учета;
  • К измерительному блоку расходомера подключаются 2 термосопротивления и 2 датчика давления. Измеренные значения передаются в вычислитель по цифровому каналу для учета потребленного тепла;

Широкая линейка выпускаемых типоразмеров:

Номинальный диаметр (Ду) мм
Минимальный объемный  расход в зависимости от динамического диапазона (Gmax/Gmin), м3
Максимальный
объемный
расход, м3
Gmax/Gmin = 100
Gmax/Gmin = 250
Gmax/Gmin = 1000
15
0,06
0,024
0,006
6
25
0,16
0,064
0,016
16
32
0,25
0,1
0,025
25
40
0,4
0,16
0,04
40
50
0,6
0,24
0,06
60
65
1
0,4
0,1
100
80
1,6
0,64
0,16
160
100
2,5
1
0,25
250
150
6
2,4
0,6
600
200
10
4,0
1,0
1000
300
25
10,0
2,5
2500

Датчик давления микропроцессорный коммунальный ДДМ-03Т

Специализированные малогабаритные  датчики давления ДДМ-03Т оптимизированы для применения в узлах коммерческого учета тепловой энергии. Высокая надежность и стабильность работы обеспечивается применением  промышленных сенсоров ведущих мировых производителей и современной микропроцессорной электроники.

  • МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ – 4 ГОДА
  • Высокий класс точности 0,5%;

Идеально подходит для применения на тепловых пунктах и тепловычислителях.

Интеллектуальный модем «Метролог M2»

Интеллектуальный модем «Метролог M2» – предназначен для дистанционного сбора данных с приборов учета по проводным (Ethernet) и беспроводным сетям связи (GPRS). Контроллер предоставляет доступ к цифровым приборам на удаленных объектах по интерфейсам RS-232 и RS-485, а также обеспечивает возможности:

  • дистанционного конфигурирование через Web-интерфейс;
  • просмотра информации о состоянии, параметрах связи;
  • просмотра сохранённой информации о состоянии и параметрах устройства;
  • контроля параметров по задаваемым граничным значениям;
  • передача сигнализации от подключенных вспомогательных приборах и датчиков;
  • автоматической отправки сообщений на сервер сбора при возникновении события;
  • работы в качестве коммутирующего оборудования в режиме разделения доступа для последовательных каналов RS-232 и RS-485;
  • синхронизация встроенных часов с удаленным сервером точного времени.

Интеллектуальный модем «Метролог M2» ориентирован на использование в составе автоматизированных информационно-измерительных систем сбора данных с приборов учета электро- и теплоснабжения, а также телекоммуникационного оборудования.

“ТеплоКонт” версия 3.0.0.36 и выше - Автоматизированная система коммерческого учета и диспетчерского контроля параметров теплопотребления для теплосчетчиков (далее “диспетчерская система” или “система”) является аппаратно-программным приложением теплосчетчиков типа Метролог, Теросс-ТМ, SA-94, ВИС.Т.

Система позволяет автоматизировать процесс учета энергоресурсов, сбора и предоставления информации в удобном виде для оператора. Сбор информации с теплосчетчиков может быть осуществлен в районе города или целом городе, предприятии или любом другом месте, где требуется автоматизированный сбор информации о потребляемых энергоресурсах систем теплопотребления и контроль состояния сетей тепловодоснабжения. Применение диспетчерской системы позволяет оперативно реагировать на аварийные ситуации в сетях тепловодоснабжения и вовремя устранять их, не допуская серьёзных последствий. На основе собранной информации система может формировать отчетные ведомости параметров теплопотребления конкретных узлов за выбранный пользователем период, для последующего предоставления в теплоснабжающую организацию. Сводить баланс снабжения и потребления энергоресурсов, что позволяет построить тесные отношения между поставщиком и потребителем. В единую систему могут быть объединен как один, так и несколько пунктов теплоснабжения и соответственно подсчет и контроль тепловой энергии (произведенной и потребленной) может осуществляться как в маленьких, так и в больших районах и городах.

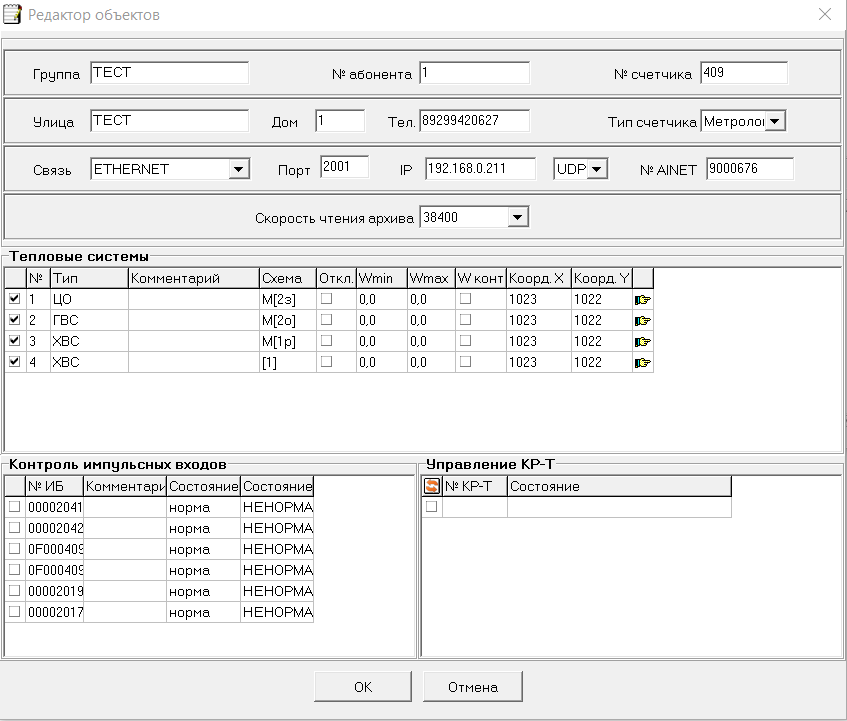

Для установки типа теплосчетчика в меню «Редактор объектов» в поле «Тип счетчика» необходимо установить «Метролог»
