Коммутаторы FE/GE L2, L2+

Высоконадежные коммутаторы FE/GE L2, L2+ для построения корпоративных сетей доступа (uplink gigabit), с низким энергопотреблением и защитрой от перегрузок напряжения.

В серию устройств от РОТЕК входят гигабитные коммутаторы доступа (L2 Gigabit Ethernet) с различными наборами интерфейсов. Данная линейка обладает достаточно широким функционалом, надежностью и простотой в обслуживании, а также имеет безвентиляторное исполнение.

Гибкое управление полосой пропускания, защита портов, функции управления доступом, QoS. Коммутатор подходит для провайдерских решений.

RS-2xxxGE серия
(rev. 1v/1Xv)
Гигабитные Ethernet коммутаторы L2+

Описание

Коммутаторы серии RS-2хxxGE представляют собой новое поколение недорогих коммутаторов Gigabit Ethernet второго уровня, использующих программную платформу коммутации маршрутов на базе ОС Linux и высокопроизводительную аппаратную платформу. Разнообразие типов интерфейсов в данной серии коммутаторов обеспечивают гибкое применение. Обладая высокой надежностью, высокой степенью безопасности доступа, простым администрированием и простым управлением, эти коммутаторы отвечают самым широким требованиям операторов. Кроме того, они поддерживают статическую маршрутизацию, RIP, дистрибуцию маршрутов OSPF, BGP, ISIS, полноценный IPv6 и многие другие функции, и, следовательно, имеют широкое применение, например, доступ к сети кампуса, преагрегация. Коммутаторы поддерживают авторизацию пользователей и администраторов по протоколам TACACS+ / RADIUS, что позволяет интегрировать оборудование в крупные корпоративные сети с централизованным управлением. Оборудование применяется у крупных операторов в России и других стран.

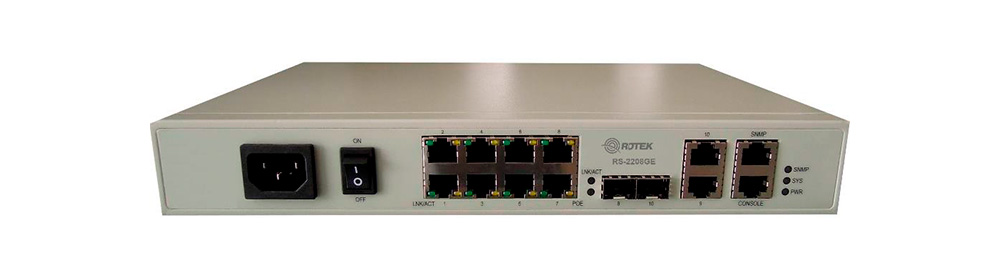

RS-2208GE

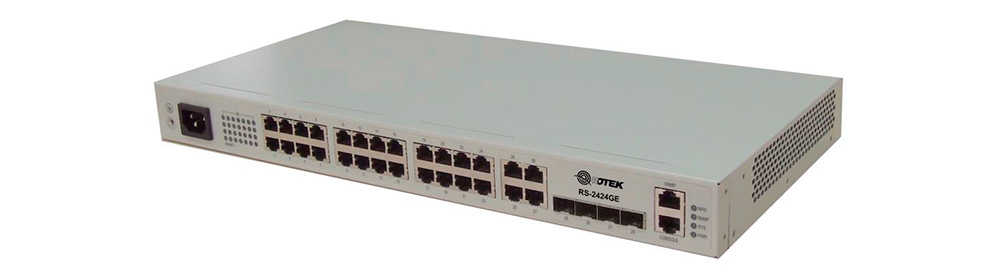

RS-2424GE (rev. 1v)

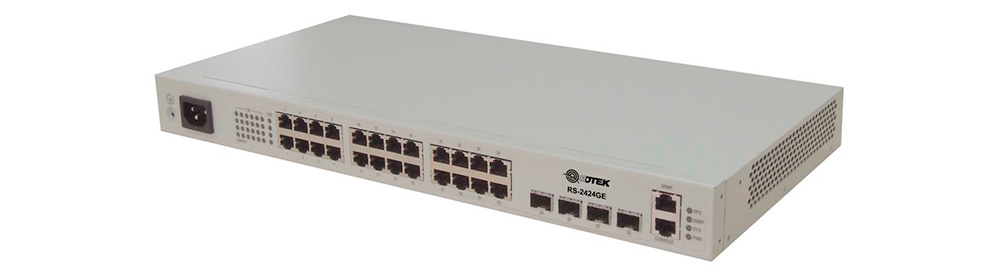

RS-2424GE (rev. 1Xv)

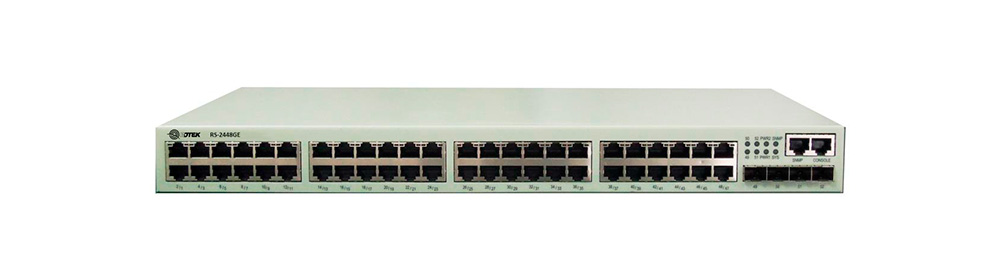

RS-2448GE (rev. 1v/1Xv)

Особенности

Высокая пропускная способность

  • Компактный корпус 1U, обладает пропускной способностью до 176 Гбит/с;
  • Downlink интерфейс: до 48х10/100/1000 Base-T электрических интерфейса;
  • Uplink интерфейс: 4х1000 Мб/с комбо интерфейса или 4х10 Гбит/с SFP+ интерфейса;

Высокая надежность

  • Поддержка STP, RSTP и MSTP.
  • RSTP и MSTP может обеспечивать миллисекундное переключение защиты для обеспечения высокой надёжности. Кроме того, коммутаторы серии RS-24xxGE поддерживают многозадачность RSTP (MRSTP). Расчёт топологии MSTP может производиться независимо разными процессами, что уменьшает влияние на сеть, вызванное отказом одного из устройств, а также содействует увеличению пропускной способности и независимое управление интерфейсами.
  • Поддержка LACP.

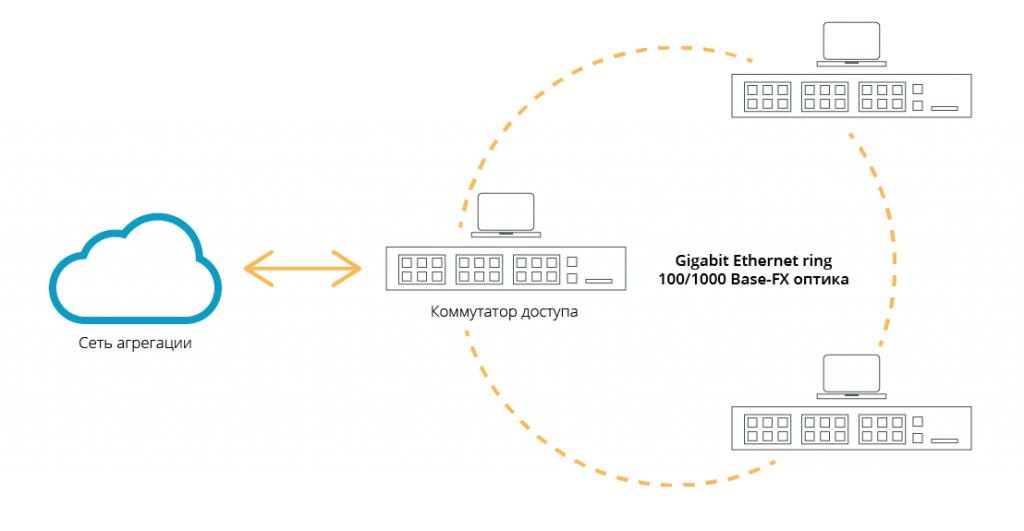

  • Поддержка Ethernet Ring Protection Switching (ERPS), в соответствии со стандартом ITU-T G.8032. обеспечивая время переключения при неисправности менее 50 мс.
  • Обнаружение сетевых петель для предотвращения закольцовываний на пользовательских портах.
  • Поддерживает резервирование двух образов системного ПО и двух файлов конфигурации.

Гарантии безопасности

  • Поддержка IEEE802.1x-аутентификации по интерфейсу и аутентификации по MAC, которые реализованы динамическим распределением пользовательских уровней доступа VLAN.
  • Поддерживается разные AAA-режимы, такие как RADIUS и TACACS+.
  • Поддержка безопасности по MAC и ограничение количества MAC адресов для предупреждения атак и несанкционированного доступа.
  • Поддержка различных политик доступа ACL для гибкого управления пакетированием.
  • Поддержка DHCPv4/v6 Snooping и Option 82/18/37 во избежание DHCP атак.
  • Поддержка DAI и IP Source Guard для предотвращения ARP и IP атак.
  • Поддержка Broadcast Storm Control для обеспечения стабильности работы сети.
  • Грозозащищены по питанию и по всем портам Ethernet.

Индивидуальный QoS

  • Поддержка сложной классификации трафика. Поддержка классификации трафика в соответствии с пользовательскими полями в пакете.
  • Поддержка различных алгоритмов обработки очередей, например, SP/WRP/SP+WRR/DRR/SP+DRR.
  • Поддержка flow-based dual-rate three-color CAR и H-CAR.
  • Ведение журнала со статистикой трафика.

IPv6

  • Удовлетворяет требованиям сетей IPv6 и поддерживает удалённое управление IPv6 по Telnet или SNMP.
  • Поддержка IPv6 ACL, DHCPv6 Snooping, RA Snooping, и Option18/37 для обеспечения безопасности сети.
  • Поддержка MLD Snooping для обеспечения мониторинга multicast IPv6.

Система управления с расширенными возможностями

  • Поддержка SNMP, RMON, Telnet, и SSH.
  • Удобный WEB интерфейс управления.
  • Поддержка автоматической настройки и загрузки. Администратор может предварительно разместить файл конфигурации на FTP / TFTP сервере для автоматического обновления конфигурации во время загрузки коммутатора, что упрощает управление и обслуживание.

Технические характеристики


Модель коммутатора RS-2208GE RS-2424GE (rev. 1v) RS-2424GE (rev. 1Xv) RS-2448GE (rev. 1v) RS-2448GE (rev. 1Xv)
Интерфейсы Uplink: 2xGE Combo Downlink: 8xGE RJ45 Uplink: 4xGE Combo
Downlink: 24xGE RJ45
Uplink: 4x10G SFP+
Downlink: 24xGE RJ45
Uplink: 4xGE Combo
Downlink: 48xGE RJ45
Uplink: 4x10G SFP+
Downlink: 48xGE RJ45
Интерфейсы управления 1 SNMP интерфейс, 1 Console интерфейс, 1 out-of-band интерфейс
Пропускная способность (Gbps) 20 56 128 104 176
Скорость передачи пакета (Мбит/с) 14.88 41.66 95.23 77.38 130.94
Размеры (мм) 320 × 200 × 43.6 440 × 220 × 43.6 440 × 220 × 43.6 440 × 300 × 43.6 440 × 300 × 43.6
Вес (кг) 2.2 2.6 2.6 4.3 4.4
Максимальная потребляемая мощность (Вт) 20 25 25 45 45
Грозозащита AC: 6кВ/6кВ
DC: 1кВ/2кВ
AC: 6кВ/6кВ
DC: 1кВ/2кВ
AC: 6кВ/6кВ
DC: 1кВ/2кВ
AC: 6кВ/6кВ
DC: 1кВ/2кВ
AC: 6кВ/6кВ
DC: 1кВ/2кВ
Аппаратная часть
  • Питание: один блок питания AC/DC (кроме RS-2448GE rev. 1Xv: один или два блока птания, AC/DC/AC-D/DC-D)
  • Fanless design (except RS-2448GE rev. 1Xv)
  • Рабочая температура: 0 – 50°C
  • Температура хранения: -30…70 °C
  • Влажность: 10…90% (без конденсата)
  • Диапазон напряжения: AC 220V (100~240V), DC 48V (-36 ~ -72V)
  • Грозозащита (кабельный порт): 6 кВ
Packet forwarding
  • MTU (9 KB)
  • DLF контроль
MAC
  • Таблица MAC адресов (16K), таблица статических MAC адресов (1024)
  • Blackhole MAC адреса
  • Ограничение MAC адресов на интерфейсе
  • Port security MAC
VLAN
  • Dot1Q (4094 VLANs)
  • Базовый QinQ, подстраивающийся QinQ, на основе протокола VLAN
  • VLAN mapping (1:1, внутренний и внешний VLAN mapping)
  • GVRP/GMRP
Multicast
  • L2-таблица multicast (1K) статич. таблица L2 multicast (1К)
  • IGMPv1, v2, v3 протокол
  • IGMP Snooping, MVR, IGMP VLAN copy*
  • IGMP Proxy
  • IGMP Filter
ACL
  • MAC ACL (400), IP ACL (400), IPv6 ACL (128)
  • Определяемые пользователем ACL (128)
  • Комбинация ACL на основе VLAN/CoS/MAC/EtherType/IP/L4 протоколов
QoS
  • Режим доверия: приоритет портов/ CoS / DSCP / ToS
  • Priority mapping: cos-mapping/dscp-mapping/tos-mapping/dscp-mutation-mapping/cos-remark-mapping
  • Планирование (8 очередей/порт):SP/WRR/SP+WRR/DRR/SP+DRR
  • Управление перегрузками: Tail Drop/RED
  • Политика обработки (действие: маркировка, зеркалирование, статистика, policer)
  • Формирование: на порт / очередь
  • Гарантия пропускной способности: CIR/CBS/EIR/EBS, MEF/RFC 4115, color aware
  • CAR: на основе входа (128)
  • HCAR: на основе входа (128)
  • Статистика производительности: на основе входа (64)
Безопасность
  • AAA: user, DOT1X (based on port or MAC), RADIUS, TACACS+
  • PPPOE+
  • DAI and IPSG based on DHCP binding table
  • Storm control: broadcast, multicast, DLF
  • ARP защита от атак
Надёжность
  • LACP (макс. кол-во групп = кол-во портов/2, макс. кол-во участников = кол-во down link)
  • STP/RSTP/MSTP(64 instance), MRSTP(Multi-process RSTP)
  • Резервирование портов
  • Защита портов
  • Определение петли
  • G.8032 v1/v2 (32 кольца*, < 50 ms)
IPv4
  • Vlanif (16)
  • Vlanif IPv4 адрес (1 master,1 slave)
  • ARP IPv4 (8K), статический ARP IPv4 (256)
  • DHCP Server, DHCP Relay, DHCP Client, DHCP Snooping, DHCP Option (61, 82, 43)
  • Proxy ARP
IPv6
  • ARP IPv6 (4К), статический ARP IPv6 (256)
  • NDP
  • RA Snooping
  • DHCPv6 Option (18,37)
  • MLD Snooping
  • Управление IPV6: Telnet (10 сессий), SSH (10 сессий), TFTP/FTP, SNTP/NTP, SNMP и RADIUS
Маршрутизация IPv4 / IPv6
  • Маршрутизация IPv4 статическая / по-умолчанию (64)
  • Маршрутизация IPv6 статическая / по-умолчанию (32)
OAM
  • IEEE802.3ah EFM
  • IEEE802.1ag CFM*
  • L2 loopback (swap MAC)
  • IPv4/v6 Ping/Traceroute
Администрирование
  • Консоль CLI, SNMPv1/v2/v3, Telnet (10 сессий), SSHv1/v2 (10 сессий)
  • Web*
  • RMON
  • LLDP
  • DDM
  • Управление аварийными сигналами, управление системным журналом
  • Автоконфигурация
  • Mirror (на основе порта или потока, 2 группы)
  • RSPAN
  • Резервирование системы
* roadmap

Информация для заказа


RS-2208GE 8 x 10/100/1000BASE-T + 2 x COMBO (100/1000BASE-X или 10/100/1000BASE-T), один AC/DC блок питания.
RS-2424GE (rev. 1v) 24 x 10/100/1000BASE-T + 4 x COMBO (100/1000BASE-X или 10/100/1000BASE-T), один AC/DC блок питания.
RS-2448GE (rev. 1v) 48 x 10/100/1000BASE-T + 4 x COMBO (100/1000BASE-X или 10/100/1000BASE-T), один AC/DC блок питания.
RS-2424GE (rev. 1Xv) 24 x 10/100/1000BASE-T + 4 x 1000M/10G SFP+, один AC/DC блок питания.
RS-2448GE (rev. 1Xv) 48 x 10/100/1000BASE-T + 4 x 1000M/10G SFP+, один AC/DC блок питания или два AC/DC блока питания.


Документы и файлы

Гигабитные Ethernet PoE
Коммутаторы уровня L2+
RS-2208GE-PoE / RS-2424GE-PoE

Описание

RS-2208GE-PoE и RS-2424GE-PoE серия управляемых PoE коммутаторов операторского класса. Коммутаторы RS-2208GE-PoE и RS-2424GE-PoE оснащены системой PoE (Power over Ethernet) в соответствии со стандартами IEEE802.3af, IEEE802.3at и хорошо подходит для установки в небольших компаниях, жилых домах, университетах. Количество портов обеспечивают высокую пропускную способность для подключения Wi-Fi точек доступа стандарта 802.11n, камер HD высокого разрешения и так далее. Отличные характеристики и многообразие поддерживаемых протоколов делают данные PWR коммутаторы привлекательным решением для организации вашей сети.

РoE

Поддержка питания устройств (PD) через интерфейсы нисходящей линии связи. Устройство поддерживает PD-live-check. Как только PD перестаёт работать и отвечать, коммутатор возобновит питание интерфейса PoE и вернет PD к работе. Это значительно повысит надёжность сети. Кроме того, поддерживается автоматическая перезагрузка PD в определённое время, а также поддержка подачи питания в течение указанных временных интервалов. что экономит электроэнергию.
Так же, они также поддерживают мониторинг состояния источника питания, мощности, тока, напряжения и т.д.



Внешний вид RS-2208GE-PoE и RS-2424GE-PoE


Особенности

Готовность работы с IPv6

  • Удовлетворяет требованиям сетей IPv6 и поддерживает удалённое управление IPv6 по Telnet или SNMP.
  • Поддержка IPv6 ACL, DHCPv6 Snooping, RA Snooping, и Option18/37 для обеспечения безопасности сети.
  • Поддержка MLD Snooping для обеспечения мониторинга multicast IPv6.

Высокая пропускная способность

  • Компактный корпус 1U, обладает пропускной способностью до 56 Гбит/с;
  • Downlink интерфейс: 8/24 10/100/1000 Base-T электрических интерфейса;
  • Uplink интерфейс: 2/4х1000 Мб/с комбо интерфейса;

Высокая надёжность

  • Поддержка STP, RSTP и MSTP.
  • RSTP и MSTP может обеспечивать миллисекундное переключение защиты для обеспечения высокой надёжности. Кроме того, коммутаторы серии RS-24xxGE поддерживают многозадачность RSTP (MRSTP). Расчёт топологии MSTP может производиться независимо разными процессами, что уменьшает влияние на сеть, вызванное отказом одного из устройств, а также содействует увеличению пропускной способности и независимое управление интерфейсами.
  • Поддержка LACP и MLACP.
  • Поддержка Ethernet Ring Protection Switching (ERPS), в соответствии со стандартом ITU-T G.8032. обеспечивая время переключения при неисправности менее 50 мс.
  • Обнаружение сетевых петель для предотвращения закольцовываний на пользовательских портах.
  • Поддерживает резервирование двух образов системного ПО и двух файлов конфигурации.

Гарантии безопасности

  • Поддержка IEEE802.1x-аутентификации по интерфейсу и аутентификации по MAC, которые реализованы динамическим распределением пользовательских уровней доступа VLAN.
  • Поддерживается разные AAA-режимы, такие как RADIUS и TACACS+.
  • Поддержка безопасности по MAC и ограничение количества MAC адресов для предупреждения атак и несанкционированного доступа.
  • Поддержка различных политик доступа ACL для гибкого управления пакетированием.
  • Поддержка DHCPv4/v6 Snooping и Option 82/18/37 во избежание DHCP атак.
  • Поддержка DAI и IP Source Guard для предотвращения ARP и IP атак.
  • Поддержка Broadcast Storm Control для обеспечения стабильности работы сети.
  • Грозозащищены по питанию и по всем портам Ethernet.

Индивидуальный QoS

  • Поддержка сложной классификации трафика. Поддержка классификации трафика в соответствии с пользовательскими полями в пакете.
  • Поддержка различных алгоритмов обработки очередей, например, SP/WRP/SP+WRR/DRR/SP+DRR.
  • Поддержка flow-based dual-rate three-color CAR и HCAR.
  • Ведение журнала со статистикой трафика.

Система управления с расширенными возможностями

  • Поддержка SNMP, RMON, Telnet, и SSH.
  • Удобный WEB интерфейс управления.
  • Поддержка автоматической настройки и загрузки. Администратор может предварительно разместить файл конфигурации на FTP / TFTP сервере для автоматического обновления конфигурации во время загрузки коммутатора, что упрощает управление и обслуживание.

Технические характеристики


Параметр RS-2208GE-PoE RS-2424GE-PoE
Интерфейсы Uplink: 2xGE Combo
Downlink: 8xGE RJ45
Uplink: 4xGE Combo
Downlink: 24xGE RJ45
Интерфейсы управления 1 Console interface, 1 out-of-band interface
Пропускная способность 20 Гбит/с 56 Гбит/с
Скорость передачи пакета 15 Мбит/с 42 Мбит/с
Размеры (мм) 300 × 220 × 43.6 440 × 300 × 43.6
Вес 2.6 кг 4.95 кг
PoE стандарт 802.3af: не более 15 Вт
802.3at: не более 30 Вт
Максимальная потребляемая мощность не более 150 Вт (PoE 124) не более 440 Вт (PoE 370)
Грозозащита ~ 6кВ/6кВ
Пост.: 1кВ/2кВ
~ 6кВ/6кВ
Пост.: 1кВ/2кВ
Аппаратная часть
  • Питание: одиночное AC/DC
  • Безвентиляторное исполнение кроме ( RS-2424GE-PoE rev. 1v )
  • Рабочая температура: -30…70 °C
  • Влажность: 10…90% (без конденсата)
  • Диапазон напр.:
    ~ 220В (100~240В),
    пост. напр. 48В (от -36 до -72В)
Размер пакетов
  • MTU (12K)
MAC
  • Таблица MAC адресов (16K), static MAC address table (1024)
  • Blackhole MAC address
  • Лимит MAC адресов в соответствии с интерфейсом
  • Port security MAC
VLAN
  • Dot1Q (4094 VLANs)
  • Базовый QinQ, подстраивающийся QinQ, на основе протокола VLAN
  • VLAN mapping (1:1, внутренний и внешний VLAN mapping)
MAC
  • Таблица MAC адресов (16K), static MAC address table (1024)
  • Blackhole MAC address
  • Лимит MAC адресов в соответствии с интерфейсом
  • Port security MAC
VLAN
  • Dot1Q (4094 VLANs)
  • Базовый QinQ, подстраивающийся QinQ, на основе протокола VLAN
  • VLAN mapping (1:1, внутренний и внешний VLAN mapping)
Multicast
  • L2-таблица multicast (512)
  • IGMPv1, v2, v3 protocol
  • IGMP Snooping, MVR, IGMP VLAN copy*
  • IGMP Proxy
  • IGMP Filter
ACL
  • MAC ACL (400), IP ACL (400), IPv6 ACL (128)
  • Определяемые пользователем ACL (128)
  • Комбинация ACL на основе VLAN/CoS/MAC/EtherType/IPv4/IPv6/L4 протоколов
QoS
  • Режим доверия: приоритет портов/ CoS / DSCP / ToS
  • Priority mapping: cos-mapping/dscp-mapping/tos-mapping/dscpmutation- mapping/cos-remark-mapping
  • Планирование (8 очередей/порт): SP/WRR/SP+WRR/DRR/SP+DRR
  • Управление перегрузками: Tail Drop/RED
  • Policy (action: marking, mirror, statistic, policer)
  • Формирование: на порт / очередь
  • Гарантированная пропускная способность: CIR/CBS/EIR/EBS, MEF/RFC 4115, color aware
  • CAR: на основе входа (128)
  • HCAR: на основе входа (128)
  • Статистика производительности: на основе входа (64)
Безопасность
  • AAA: пользователь, DOT1X (по порту или MAC), RADIUS, TACACS+
  • PPPOE+
  • DAI и IPSG основано на таблице связей DHCP binding table
  • Storm control: broadcast, multicast, DLF
Надёжность
  • LACP (макс. кол-во групп = кол-во портов/2, макс. кол-во участников = кол-во down link)
  • STP/RSTP/MSTP (64 instance), MRSTP (Multi-process RSTP)
  • Резервирование портов
  • Защита портов
  • Определение петли
  • G.8032 v1/v2 (32 rings*, < 50 мс)
Маршрутизация IPv4 / IPv6
  • Маршрутизация IPv4 статическая / по-умолчанию (64)
  • Маршрутизация IPv6 статическая / по-умолчанию (32)
IPv4
  • Vlanif (16)
  • Vlanif IPv4 адрес (1 master,1 slave)
  • ARP IPv4 (1K), статический ARP IPv4 (256)
  • DHCP Сервер, DHCP Relay, DHCP клиент, DHCP Snooping, DHCP Option (61, 82, 43)
  • Proxy ARP
IPv6
  • ARP IPv6 (512), статический ARP IPv6 (128)
  • NDP
  • RA Snooping
  • DHCPv6 Option (18,37)
  • MLD Snooping/Proxy/Filter
  • Управление IPV6: Telnet (10 сессий), SSH (10 сессий), TFTP/FTP, SNTP/NTP, SNMP и RADIUS
OAM
  • IEEE802.3ah EFM
  • IEEE802.1ag CFM*
  • L2 loopback (swap MAC)
  • IPv4/v6 Ping/Traceroute
Администрирование
  • Консоль CLI, SNMPv1/v2/v3, Telnet (10 сессий), SSHv1/v2 (10 сессий)
  • Web*
  • RMON
  • LLDP
  • DDM
  • Управление аварийными сигналами, управление системным журналом
  • Автоконфигурация
  • Mirror (на основе порта или потока, 2 группы)
  • RSPAN
  • Система резервирования
* в процессе разработки

Информация для заказа


RS-2208GE-PoE-2GE-AC 8 x 10/100/1000BASE-T PoE ports (PSE) + 2 x COMBO(100/1000BASE-X or10/100/1000BASE-T), питание AC
RS-2208GE-PoE-2GE-PoE-DC 8 x 10/100/1000BASE-T PoE ports (PSE) + 2 x COMBO(100/1000BASE-X or10/100/1000BASE-T), питание DC
RS-2424GE-PoE-4GE-PoE-AC 24 x 10/100/1000BASE-T PoE ports (PSE) +4 x COMBO(100/1000BASE-X or10/100/1000BASE-T), питание AC
RS-2424GE-PoE-4GE-DC 24 x 10/100/1000BASE-T PoE ports (PSE) + 4 x COMBO(100/1000BASE-X or10/100/1000BASE-T), питание DC


Документы и файлы
Отправить запрос
Введите слово с картинки
CAPTCHA
Связаться с нами
Проверочный код
CAPTCHA


English pages of this web-site are under development.
