Оборудование технологии LoRaWAN

Отрасль: ЖКХ , Госсектор , Умный город

LoRaWAN (Long Range Low Power Wide Area Network) – это открытый протокол для высокоемких (до 1 млн устройств) сетей с большим радиусом действия и низким энергопотреблением. Протокол обеспечивает двустороннюю связь с шифрованием для всех классов устройств.

Сеть Lora предназначена для решения задач телеметрии, не связанных с передачей больших объемов информации, а так же для управления оконечными устройствами. Под телеметрической информацией подразумевается сбор и передача информации о состоянии любого рода датчиков или устройств, для которых достаточна частоты отправки данных 1-6 раз в сутки.

Прикладной системы, реализующей конкретный кейс является IoT платформа. Например: мониторинг датчиков давления, сигнализация, отслеживание передвигающихся объектов, съем показаний с приборов учета и другие варианты использования.

Преимущества перед сотовыми сетями и Wi-Fi при использовании в IIOT:

  • Нелицензируемый частотный диапазон
  • Минимальные затраты на развертывание (не требуется провод связи и провод питания)
  • Автономное питание (сенсоров) от 5 лет до 7 лет.
  • Радиус действия от 2 до 7 км в городской застройке
  • Надежное покрытие
  • Точность определения координат датчика до 100 метров (на базе сети LoRa)
  • Двусторонняя передача с поддержкой шифрования AES128
  • Использование международного стандарта открывает перспективу обслуживания сетью LoRa различных IOT устройств других производителей в секторе B2C и B2B

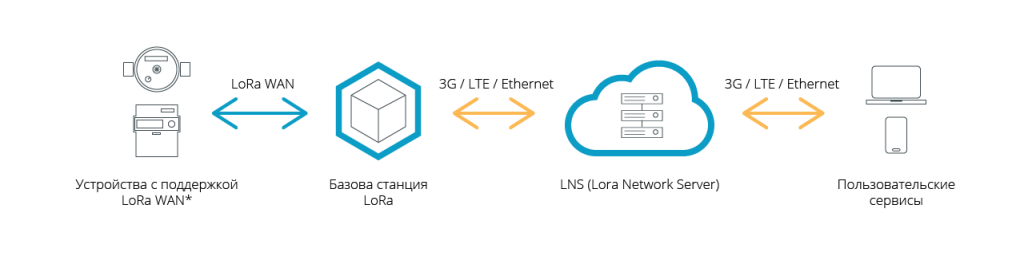

Структура сети на базе технологии LoRa


1) Множество оконечных устройств, которые либо подключаются к существующим приборам учета/датчикам/любым устройствам, либо интегрируются во вновь создаваемые.
2) Сети базовых станций, обеспечивающих радиоинтерфейс с оконечными устройствами.
3) LNS (Lora Network Server) - система для управления сетью LoRaWAN, базовыми станциями, получения данных с базовых станций LoRa и дальнейшей передачи их серверам приложений обеспечивающая такие функции, как ОТА (Over-The-Air), активацию устройств, сквозное шифрование, передачу пакетов от/к устройствам и контроль параметров радиоканала.

РОТЕК предлагает полный спектр оборудования LoRaWAN:

  • Базовые станции
  • Модуль съема показаний приборов учета (универсальный модем)
  • Датчики
  • Lora network server  - Система сбора, хранения и обработки информации

Базовая станция LoRaWAN

lora бс.jpg
  • Небольшие габаритные размеры 300х150х200 мм
  • Малый вес 1,8 кг
  • Простота крепления на любой мачте
  • Встроенный GPS/Glonass приемник
  • PoE
  • Исполнение корпуса IP 67

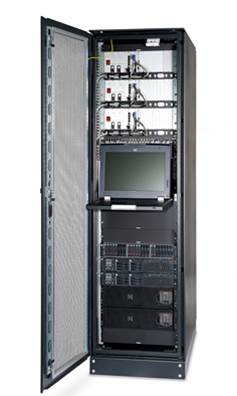

Система сбора, хранения и обработки информации для обеспечения работы сети на базе технологии LoRa -RTLR-LNS

  • Масштабируемая архитектура до 10 млн. абонентов
  • Горячее резервирование и конфигурация распределения нагрузки
  • ПО - сбор данных, администрирование БС, мониторинг, управление датчиками
  • Безопасность - KMS (Keys), Firewall, протоколы

Датчики

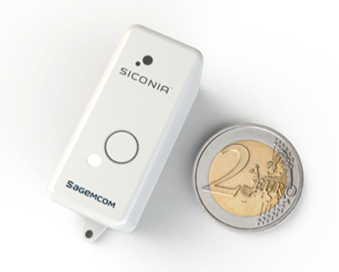

Единственный в мире конфигурируемый датчик с 7 сенсорами в одном устройстве

  • Датчик температуры, удара, давления, влажности
  • 3-х степенной акселерометр
  • Время автономной работы до 5 лет
  • IP55
  • Диапазон частот 863-870 МГц
  • Диапазон рабочих температур -20 °C + 70 °С

«Умный» беспроводной детектор дыма

  • Высокая чувствительность
  • Диапазон частот 433/470/780/868/920 МГц
  • Время автономной работы до 5 лет
  • Гибкие параметры настройки
  • Простота установки

Датчик парковки
